ប្រវត្តិសង្ខេបនៃ Oscilloscope

Oscilloscope ជា​ឧបករណ៍​វាស់​អេ​ឡិច​ត្រូ​និក​ប្រើ​យ៉ាង​ទូលំទូលាយ​។ វាអាចបំប្លែងសញ្ញាអគ្គិសនីដែលមើលមិនឃើញទៅជារូបភាពដែលអាចមើលឃើញ ដែលធ្វើឱ្យវាកាន់តែងាយស្រួលសម្រាប់មនុស្សក្នុងការសិក្សាអំពីដំណើរការផ្លាស់ប្តូរនៃបាតុភូតអគ្គិសនីផ្សេងៗ។

មនុស្សមួយចំនួនគិតថា multimeter គឺគ្រប់គ្រាន់សម្រាប់គ្រប់គ្រងអ្វីៗគ្រប់យ៉ាង ដូច្នេះហេតុអ្វីបានជារំខានដល់ការចំណាយពេលវេលា និងការខិតខំប្រឹងប្រែងសិក្សាអំពី oscilloscopes? សរុបមក ពេលវេលាបានផ្លាស់ប្តូរ។ ភាពស្មុគ្រស្មាញ និងប្រេកង់ប្រតិបត្តិការនៃប្រព័ន្ធបរិក្ខារអេឡិចត្រូនិកទំនើបគឺលើសពីអ្វីដែលសូម្បីតែទូរទស្សន៍ សខ្មៅ ឬវិទ្យុអាចប្រៀបធៀបទៅនឹងកាលពីអតីតកាល។ ការរៀនប្រើ oscilloscope ពិតជាអាចកាត់បន្ថយបន្ទុកការងារថែទាំ និងបង្កើនប្រសិទ្ធភាពការងារ។

លើសពីនេះទៅទៀត ការអនុវត្ត oscilloscopes មិនត្រូវបានកំណត់ចំពោះវិស័យអេឡិចត្រូនិចទេ។ នៅពេលដំឡើងឧបករណ៍ចាប់សញ្ញាសមស្រប លំយោលអាចវាស់វែងបាតុភូតផ្សេងៗ។ ដូចជាសំឡេង សម្ពាធមេកានិច សម្ពាធ ពន្លឺ ឬឧបករណ៍ចាប់សញ្ញាកំដៅ។ បុគ្គលិកពេទ្យក៏អាចប្រើ oscilloscopes ដើម្បីវាស់រលកខួរក្បាលផងដែរ។ ដូច្នេះ oscilloscope គឺជាឧបករណ៍វាស់ស្ទង់អេឡិចត្រូនិចដ៏សម្បូរបែប ហើយវាមិនមែនជាការបំផ្លើសនោះទេ។

ថ្ងៃនេះ សូមលើកយកទិដ្ឋភាពទូទៅនៃប្រវត្តិនៃការអភិវឌ្ឍន៍របស់ Oscilloscope ។

I. គូរទម្រង់រលកដោយដៃ

ប្រវត្តិសាស្រ្តនៃ oscilloscope អាចត្រូវបានតាមដានត្រឡប់ទៅ 1820s ។ បន្ទាប់ពីការភ្ជាប់ galvanometer ជាមួយប្រព័ន្ធគ្រោងមេកានិច ទម្រង់រលកត្រូវបានកត់ត្រាដោយដៃ។ ឧបករណ៍នេះមានឧបករណ៍ផ្លាស់ប្តូរទំនាក់ទំនងតែមួយពិសេសដែលបានដំឡើងនៅលើ rotor shaft ។ ចំណុចទំនាក់ទំនងអាចផ្លាស់ទីជុំវិញ rotor យោងទៅតាមមាត្រដ្ឋានសូចនាករដឺក្រេច្បាស់លាស់ ហើយលទ្ធផលបានលេចឡើងនៅលើ galvanometer ដែលបន្ទាប់មកត្រូវបានគ្រោងដោយដៃដោយអ្នកបច្ចេកទេស។ ដោយសារដំណើរការនេះត្រូវបានបង្កើតឡើងនៅលើវដ្តរលករាប់ពាន់ វាអាចបង្កើតបានត្រឹមតែការប៉ាន់ស្មានរដុបនៃទម្រង់រលកប៉ុណ្ណោះ។

II. គំនូររលកដោយស្វ័យប្រវត្តិដោយម៉ាស៊ីន

oscilloscope ស្វ័យប្រវត្តិដំបូងគេបានប្រើ galvanometer និងប៊ិចដើម្បីចាប់យកដ្យាក្រាមទម្រង់រលកដាក់លើក្រដាសដែលផ្លាស់ទីជាបន្តបន្ទាប់។ ដោយសារតែប្រេកង់ខ្ពស់នៃទម្រង់រលកបើប្រៀបធៀបទៅនឹងពេលវេលាប្រតិកម្មនៃសមាសធាតុមេកានិច ទម្រង់រលកមិនត្រូវបានគ្រោងដោយផ្ទាល់ជារូបភាពទេ ប៉ុន្តែត្រូវបានបង្កើតឡើងក្នុងរយៈពេលមួយដោយរួមបញ្ចូលគ្នានូវផ្នែកតូចៗជាច្រើននៃទម្រង់រលកផ្សេងៗគ្នា។ វានឹងសាកដោយស្វ័យប្រវត្តិនូវ capacitor ពីទម្រង់រលកទី 100 ហើយកត់ត្រាវា ហើយការសាកជាបន្តបន្ទាប់នីមួយៗនៃ capacitor នឹងចាប់ផ្តើមពីចំនុចមួយបន្ថែមទៀតតាមរលក។ ការវាស់វែងទម្រង់រលកបែបនេះនៅតែជាមធ្យមនៃវដ្តរលករាប់រយ ប៉ុន្តែមានភាពត្រឹមត្រូវជាងដ្យាក្រាមទម្រង់រលកដែលគូរដោយដៃពីមុន។

III. Oscilloscope ក្លែងធ្វើ

អាណាឡូក oscilloscope ពឹងផ្អែកជាចម្បងលើបំពង់កាំរស្មី cathode (CRT) ។ ធ្នឹមអេឡិចត្រុងដែលបញ្ចេញដោយវាឆ្លងកាត់ប្រព័ន្ធលំអៀងផ្ដេក និងបញ្ឈរ ហើយវាយប្រហារសារធាតុ fluorescent នៅលើអេក្រង់ដើម្បីបង្ហាញទម្រង់រលក។

បំពង់កាំរស្មី Cathode សម្រាប់ oscilloscopes:

1. អេឡិចត្រូតវ៉ុលផ្លាត

2. កាំភ្លើងអេឡិចត្រុង

3. អេឡិចត្រុង Beam

4. ឧបករណ៏ផ្តោត

5. អេក្រង់ត្រូវបានស្រោបដោយស្រទាប់ផូស្វ័រ។

នៅទសវត្សរ៍ឆ្នាំ 1940 ការអភិវឌ្ឍន៍រ៉ាដា និងទូរទស្សន៍ទាមទារឧបករណ៍សង្កេតទម្រង់រលកជាមួយនឹងដំណើរការដ៏ល្អ។ Tektronix បានបង្កើត oscilloscope ធ្វើសមកាលកម្មដោយជោគជ័យជាមួយនឹងកម្រិតបញ្ជូននៃ 10 MHz ដែលជាមូលដ្ឋានគ្រឹះនៃ oscilloscopes ទំនើប។

វិសាលភាពដែលមានមុខងារស្កេនសមកាលកម្ម

ដើម្បីបង្កើនកម្រិតបញ្ជូននៃ oscilloscope អាណាឡូក វាចាំបាច់ក្នុងការពង្រឹងសមត្ថភាពនៃបំពង់ oscilloscope ការពង្រីកបញ្ឈរ និងការស្កេនផ្តេក។ ដើម្បីកែលម្អកម្រិតបញ្ជូននៃ oscilloscope ឌីជីថល មានតែការអនុវត្តកម្មវិធីបម្លែង A/D នៅផ្នែកខាងមុខប៉ុណ្ណោះដែលត្រូវការឱ្យប្រសើរឡើង។ មិនមានតម្រូវការពិសេសសម្រាប់បំពង់ oscilloscope និងសៀគ្វីស្កែនទេ។ លើសពីនេះ oscilloscopes ឌីជីថលអាចប្រើប្រាស់បានពេញលេញនូវអង្គចងចាំ ការផ្ទុក និងសមត្ថភាពដំណើរការ ក៏ដូចជាមុខងារកេះ និងមុនការកេះផ្សេងៗ។ នៅទសវត្សរ៍ឆ្នាំ 1980 ឌីជីថល oscilloscopes បានគ្រប់គ្រងទីផ្សារ ហើយក្រុមហ៊ុនផលិតជាច្រើនបានឈប់ផលិត analog oscilloscopes ។ លំយោលអាណាឡូកបានរសាត់បន្តិចម្តងៗពីដំណាក់កាលប្រវត្តិសាស្ត្រ។

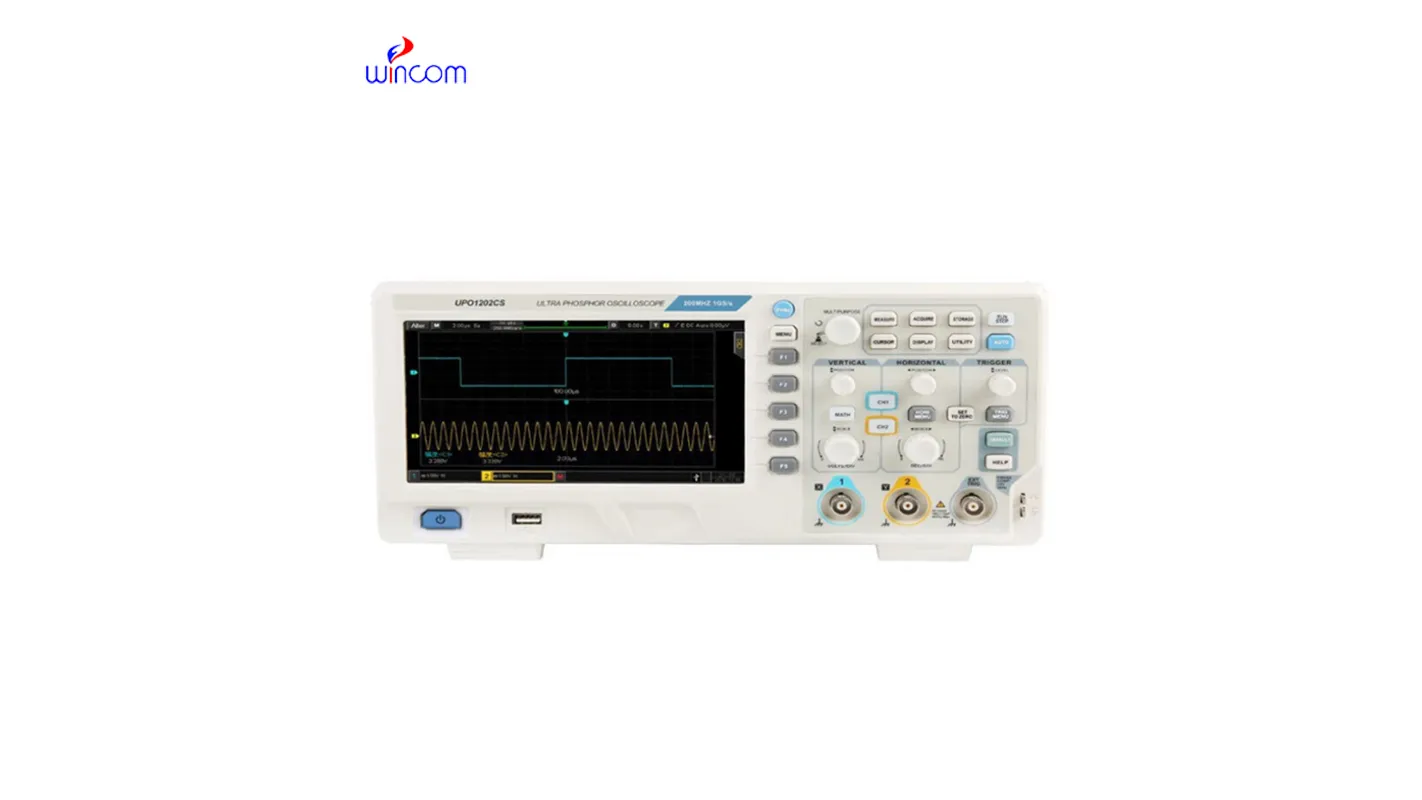

IV. ឌីជីថល Oscilloscope

ឌីជីថល oscilloscopes គឺជា oscilloscopes ដំណើរការខ្ពស់ដែលត្រូវបានផលិតតាមរយៈបច្ចេកវិទ្យាជាច្រើនដូចជាការទទួលបានទិន្នន័យ ការបំប្លែង A/D និងការសរសេរកម្មវិធី។ ឌីជីថល oscilloscopes ជាធម្មតាគាំទ្រម៉ឺនុយពហុកម្រិត ដោយផ្តល់ឱ្យអ្នកប្រើប្រាស់នូវជម្រើសផ្សេងៗ និងមុខងារវិភាគច្រើន។ oscilloscopes មួយចំនួនក៏ផ្តល់នូវសមត្ថភាពផ្ទុកផងដែរ ដែលអនុញ្ញាតឱ្យរក្សាទុក និងដំណើរការទម្រង់រលក។

សម្រាប់ oscilloscopes ដែលមានកម្រិតបញ្ជូនក្នុងរង្វង់រាប់រយ megahertz នោះ oscilloscopes នៃម៉ាកក្នុងស្រុកអាចប្រកួតប្រជែងជាមួយម៉ាកបរទេសបានរួចជាស្រេចហើយក្នុងលក្ខខណ្ឌនៃការអនុវត្ត និងមានគុណសម្បត្តិជាក់ស្តែងក្នុងការចំណាយ។

ឌីជីថល oscilloscopes មានមុខងារជាមូលដ្ឋានភាគច្រើននៃ analog oscilloscopes ។ ឧទាហរណ៍ មុខងារបង្ហាញទម្រង់រលក របៀបធ្វើការ xY វិធីសាស្ត្រកេះជាមូលដ្ឋាន។ល។ ពួកវាក៏រួមបញ្ចូលលក្ខណៈពិសេសដូចជាការពន្យាពេលកេះ របៀបភ្ជាប់នៃសញ្ញាបញ្ចូល ការលៃតម្រូវការផ្លាត និងការក្រិតតាមខ្នាតទិន្នផលនៃប្រភពសញ្ញា។

ឌីជីថល oscilloscopes បានបន្ថែមមុខងារមានប្រយោជន៍ជាច្រើនទៀតបើប្រៀបធៀបទៅនឹង oscilloscopes អាណាឡូក។ ជម្រើសទូទៅបំផុតរួមមាន ការជ្រើសរើសជួរដោយស្វ័យប្រវត្តិ ការវាស់វែងដោយស្វ័យប្រវត្តិនៃប៉ារ៉ាម៉ែត្រផ្សេងៗ ការផ្ទុកទម្រង់រលក និងស្ថានភាពការកំណត់ ឡានក្រុងចំណុចប្រទាក់ ការបង្ហាញនៃការសមខ្សែកោងមធ្យម (វិធីសាស្ត្រអន្តរប៉ូល) ការច្រោះកម្រិតបញ្ជូនខ្ពស់ និងកម្រិតទាប របៀបប្រតិបត្តិការកេះ និងការជ្រើសរើសលក្ខខណ្ឌកេះ និងការវាស់វែងទស្សន៍ទ្រនិច។ល។

V. ប៉ះ Oscilloscope

ក្នុង​សម័យ​បច្ចុប្បន្ន​នេះ មនុស្សជាតិ​កំពុង​មាន​បដិវត្តន៍​ឌីជីថល។ បច្ចេកវិទ្យាដែលកំពុងរីកចម្រើនដូចជា 5G, Internet of Things, big data, cloud computing, and artificial intelligence កំពុងវិវត្ត និងអភិវឌ្ឍឥតឈប់ឈរ។ Oscilloscope ក៏កំពុងជួបប្រទះបដិវត្តន៍ផងដែរ។ របៀបប្រតិបត្តិការប៉ះរបស់ស្មាតហ្វូន បើប្រៀបធៀបទៅនឹងការចុចគ្រាប់ចុចបែបប្រពៃណី បានបង្ហាញថាមានប្រសិទ្ធភាពជាង។ ក្រុមហ៊ុនផលិត Oscilloscope ក៏កំពុងពិចារណាផងដែរអំពីការអនុវត្តបច្ចេកវិទ្យាប៉ះទៅនឹង oscilloscopes ដើម្បីជំនួសវិធីសាស្ត្រប្រតិបត្តិការគ្រាប់ចុច និងប៊ូតុងប្រពៃណី។

លក្ខណៈហួសសម័យនៃឧបករណ៍បច្ចេកទេសដើម និងការកែលម្អយឺតនៃបច្ចេកវិទ្យាដែលមានស្រាប់ បាននិងកំពុងធ្វើឱ្យវិស្វករឈឺក្បាលយ៉ាងខ្លាំង។ Touch oscilloscope បាននាំវិស្វករនូវបទពិសោធន៍ថ្មីទាំងស្រុងនៃការប្រើប្រាស់ ដោយបង្កើនប្រសិទ្ធភាពការងារដើមរបស់ពួកគេ។ វិធីសាស្ត្រអន្តរកម្មថ្មីនេះអាចឱ្យវិស្វករកំណត់បញ្ហាក្នុងការរចនាផលិតផលទាំងមូលបានយ៉ាងឆាប់រហ័ស ហើយអាចប្រើប្រាស់លទ្ធផលតេស្តសម្រាប់ការវិភាគដើម្បីស្វែងរក និងដោះស្រាយបញ្ហា ដោយមិនចាំបាច់ព្រួយបារម្ភអំពីរបៀបដំណើរការ oscilloscope ទៀតទេ។
